CAD怎么给一条斜线画垂线?

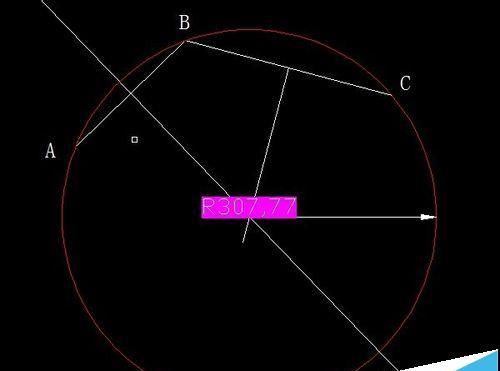

工程上经常遇到知道三个点，求半径（圆心知道了，半径自然知道了）的情况。原理：令三点为A、 B、 C；取其中两点A、 B，做中垂线；取另两点A C（或B C）,做中垂线，交点即为圆心。可是在AutoCAD中怎么实现呢？现在我给大家演示一下

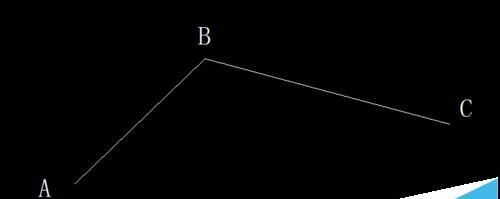

使用快捷键“L”直线命令，连接AB，BC，如图

方法一：对象捕捉+直线L。

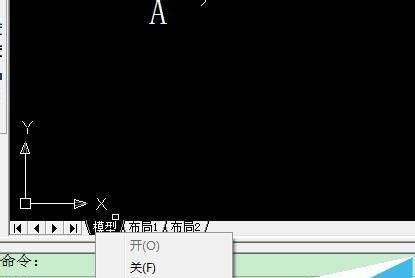

1、设置“对象捕捉”，鼠标放在下方“对象捕捉”上右击---"设置"---勾选"垂足"

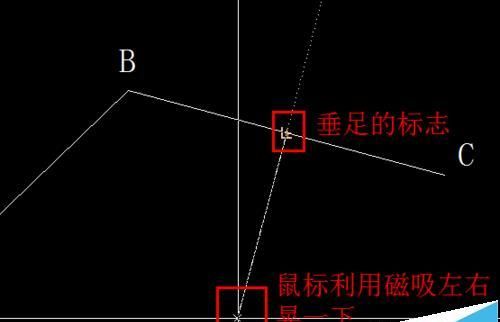

2、使用快捷键“L”直线命令，选择第一个点时，选择BC的中点；然后在垂直方向左右晃动鼠标会有如图所示的“垂足”出现，左击选择第二个点，OK！

方法二：构造线，快捷键XL

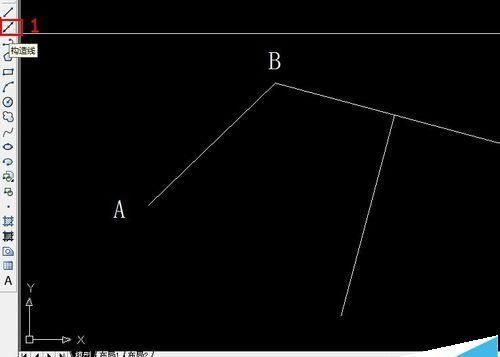

1、输入XL或者点击“构造线”命令，按照提示依次选择角度A，参照R，选择直线，角度90度。如下图标识的步骤

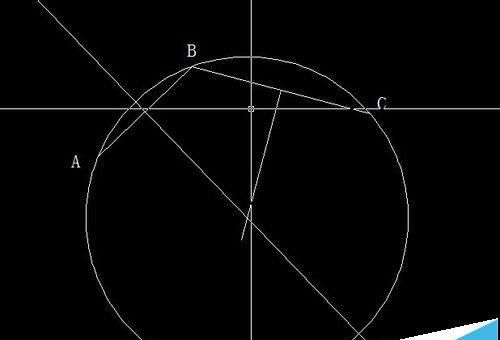

2、交点即为圆心。

注意事项：

两种方法多加练习，选择一种自己用的顺手的方法就OK了。
